Özellik
•100GBASE-LR4 ile uyumlu
•Destek hattı ücretleri 103.125 Gb/sn ile 111.81 Gb/sn arasında
•SMF üzerinden 10 km'ye kadar erişim için entegre LAN WDM TOSA / ROSA
•CAUI (10x10G) Elektrik Arayüzü ve 4 şeritli 25,78 Gb/s optik arayüz
•Çift yönlü LC optik kap
•Dijital Tanılama İzleme arayüzünü destekleyin
•Harici referans saati yok
•RoHS-6 uyumlu ve kurşunsuz
•LC konektörlü QSFP28 MSA ile uyumlu
•Tek +3.3V güç kaynağı
•Maksimum güç tüketimi 3,5W
•Üstün EMI performansı için tamamen metal gövde
•Kasa çalışma sıcaklığı
Ticari: 0 ~ +70oC
Uygulama
•Veri Merkezi
•Yerel Ağ (LAN)
•Ethernet anahtarları ve yönlendirici uygulamaları

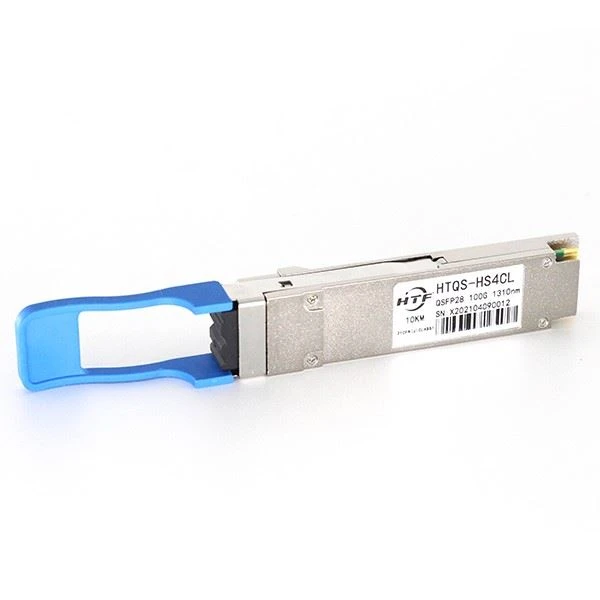

Parça Numarası Sipariş Bilgileri
Parça Numarası | Veri Hızı (Gb/sn) | Dalga boyu (nm) | İletim Mesafesi(km) | Sıcaklık (oC) (çalışma durumu) |
HTQS-HS4CL | 100 | 1296、1300 1305、1309 | 10km SMF | 0 ~ 70 ticari |
Optik Özellikler
Parametre | Sembol | Min. | Tipik | Max | Birim | Notlar |
Verici | ||||||
Şerit dalga boyu (aralık) | L0 | 1294.53 | 1295.56 | 1296.59 | Nm | |
L1 | 1299.02 | 1300.05 | 1301.09 | Nm | ||
L2 | 1303.54 | 1304.58 | 1305.63 | Nm | ||
L3 | 1308.09 | 1309.14 | 1310.09 | Nm | ||
Sinyal hızı, her şerit | 25.78125 | GBd | ||||
Yan mod bastırma oranı | SMSR | 30 | ||||
Toplam fırlatma gücü | 10.5 | Dbm | ||||
Ortalama fırlatma gücü, her şerit | Pavg | -4.3 | 4.5 | Dbm | ||
Yok Olma Oranı | ACIL Servis | 4 | Db | |||
Verici ve Dispersiyon Cezası, her şerit | TDP | 2.2 | Db | |||
OMA eksi TDP, her şerit | OMA-TDP | -2.3 | Dbm | |||
OFF vericisinin ortalama fırlatma gücü, her şerit | -30 | Dbm | ||||
Verici yansıtıcısı | -12 | Db | ||||
Verici göz maskesi {X1, X2,X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | |||||
Ahize | ||||||
Sinyal hızı, her şerit | 25.78125 | GBd | ||||
Şerit başına Alıcı Hassasiyeti | Rsen | -10.6 | Dbm | 1 | ||
Giriş Doygunluğu Gücü (aşırı yük) | Psat | 4.5 | Dbm | |||
LOS Onay | LOSA | -30 | Dbm | |||
LOS De-assert | LOSD | -12 | ||||
Alıcı yansıtıcısı | Rr | -26 | ||||
LOS Histeri | 0.5 | 4 | Db |
