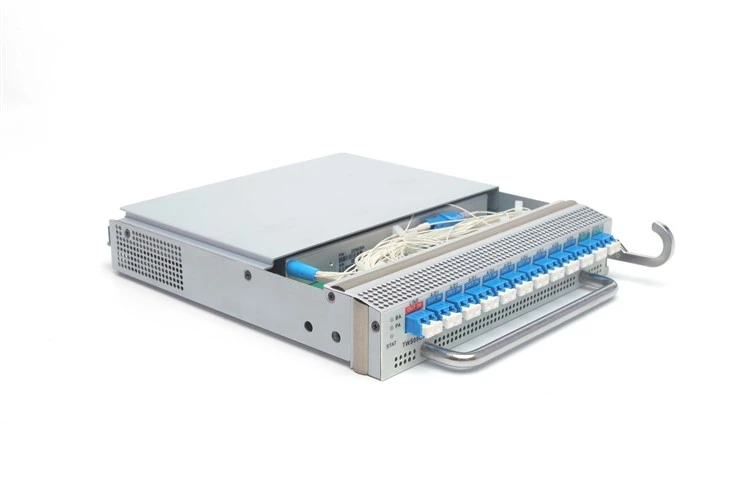

9-boyutlu WSS panosu
1) WSS kartının iç yapısının şematik diyagramı resim 1'de gösterilmektedir ve kart 1/2 yuvayı kaplar. gerekli yerleşik BA ve PA, PA girişinden önce yerleşik VOA; OCM, OTDR yerleşik isteğe bağlı.
2) BA'nın kazanç aralığı 15~25dB'dir; PA1'in kazancı en az 15~25dB'yi kapsar ve PA2'nin kazancı en az 22~35dB'yi kapsar. BA ve PA'nın performans gereksinimleri için.
3) Güç izleme noktaları için, kartın iç yapı şemasındaki resim 2'deki PD simgesinin konumuna bakın; BA'nın çıkış kalibrasyon değeri LINE OUT bağlantı noktasına göre kalibre edilir; PA'nın giriş tarafı iki giriş gücü değerini bildirir.
VOA'nın giriş kalibrasyon değeri LINE IN bağlantı noktasına kalibre edilir ve EDFA'nın giriş kalibrasyon değeri, LINE IN bağlantı noktasında ölçülen değer eksi VOA'nın zayıflama değeri ve alıcı tarafı arasındaki bağlantı ekleme kaybıdır. OSC ve ana optik yol. BA'nın giriş ölçeklendirmesi ve PA'nın çıkış ölçeklendirmesi belirlenecektir.
4) Kartta en az üç renkte kırmızı, sarı ve yeşil olmak üzere iki gösterge ışığı bulunur. STAT göstergesi, kartın çalışma durumunu belirtmek için kullanılır ve LINE göstergesi, ilgili bağlantı noktasının optik bağlantı noktasının durumunu belirtmek için kullanılır.
1 9-boyutlu WSS panosunun iç yapısının şematik diyagramı
9-boyutlu WSS pano paneli şeması
