İntermodal dağılım

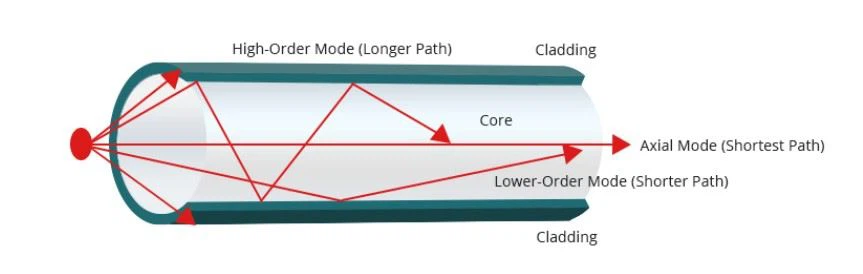

Intermodal dispersiyon, çok modlu fiberlerde ve diğer dalga kılavuzlarında meydana gelen bir sinyal distorsiyon mekanizmasıdır. Çok modlu bir fiberde, fibere farklı geliş açılarında giren ışık ışınlarının tümü bir yol veya mod ile tanımlanır. Her modun iletim yolu farklı olduğu için, iletim hızı (yani grup hızı) da farklıdır, bu nedenle modlar arasındaki sinyal iletiminin fiber terminale ulaşmak için bir zaman farkı vardır. Genel olarak konuşursak, bazı ışık ışınları doğrudan çekirdekten (eksenel mod) geçerken, diğer ışık ışınları kaplama / çekirdek sınırı arasında ileri geri yansıyacak ve şekilde gösterilen adım kırılma olan zikzak dalga kılavuzu boyunca ileriye doğru yayılacaktır. altında. Çok modlu fiberin oranı gösterilmektedir. Gerçek şu ki, ışık kırıldığında, intermodal dağılım / modal dağılım hemen gerçekleşir.
Bunlar arasında, modlar arası dağılım, iletim yolu ile pozitif olarak ilişkilidir, yani yüksek sıralı modun neden olduğu modlar arası dağılım (ışık daha büyük bir açıyla girer), düşük sıralı moddan ( ışık kısa açıya daha kısa mesafeden girer)
Çok modlu fiber, aynı anda 17'ye kadar ışık yayma modunu barındırabilir ve modlar arası dağılımı, tek modlu fiberden çok daha yüksektir. Bunun nedeni, tek modlu fiberin tek bir yayılma moduna sahip olmasıdır, yani ışık, kaplama sınırına yansıtılmadan çekirdek boyunca (eksenel mod) yayılır, bu nedenle modlar arası dağılım meydana gelmez.
Ancak, derecelendirilmiş indeksli çok modlu fiber kullanıyorsanız, durum farklıdır. Çekirdeğin eşit olmayan kırılma indisi nedeniyle ışık farklı modlarda da yayılsa da, ışığın yolu artık düz bir çizgi değil, bir eğridir ve ışığın yayılma hızı da değişir. Bu nedenle, uygun bir kırılma indisi dağılımı Dağılımı seçilerek ara mod büyük ölçüde azaltılabilir.
Renk dağılımı
Kromatik dağılım, malzeme dağılımı ve dalga kılavuzu dağılımı dahil olmak üzere optik fiberdeki farklı dalga boyu bileşenlerinin farklı grup hızlarının neden olduğu ışık atımı genişleme fenomenini ifade eder.
Malzeme dağılımı, kırılma indisinin çekirdek malzemenin dalga boyuna bağımlılığından kaynaklanırken, dalga kılavuzu dağılımı, modal yayılma sabitinin fiber parametrelerine (çekirdek yarıçapı, çekirdek ve kaplama kırılma indisi farkı) ve sinyal dalga boyuna bağımlılığıdır. Cinsiyetten kaynaklanıyor. Belirli frekanslarda, malzeme dispersiyonu ve dalga kılavuzu dispersiyonu birbirini iptal ederek sıfıra yakın bir kromatik dispersiyona neden olabilir.
