SFP optik modülü nedir?
SFP optik modülü, optik sinyal arabirim cihazına bir milyar bitlik elektrik sinyalidir, küçük takılabilir gigabit optik alıcı-verici modülünün endüstri standardıdır, anahtarlara, yönlendiricilere ve diğer ağ ekipmanlarına entegre takılabilir, ortam dönüştürücü SFP bağlantı noktalarına bağlanmak için kullanılır. veri aktarım ağı için hafif veya bakır kablolar, genellikle Ethernet anahtarlarında, yönlendiricilerinde, güvenlik duvarlarında ve ağ arayüz kartında bulabiliriz.
SFP bağlantı noktası nedir?
SFP bağlantı noktası temel olarak sinyal dönüştürme ve veri iletimi için kullanılır ve bağlantı noktası IEEE 802.3AB standardına (1000base-T gibi) uygundur ve 1000Mbps'ye kadar maksimum iletim mesafesi (GG # 39; s SFP bağlantı noktası 100 / 1000Mbps'yi destekler ).
SFP bağlantı noktası avantajları
SFP bağlantı noktası, 1000 base-SX, 1000base-Lx / LH, 1000base-Zx veya 1000base- BX10-d / U bağlantı noktası değişimi, ek olarak, SFP bağlantı noktası aşağı doğru uyumlu olabilir, 10/100 / 1000Mbps'yi destekler.

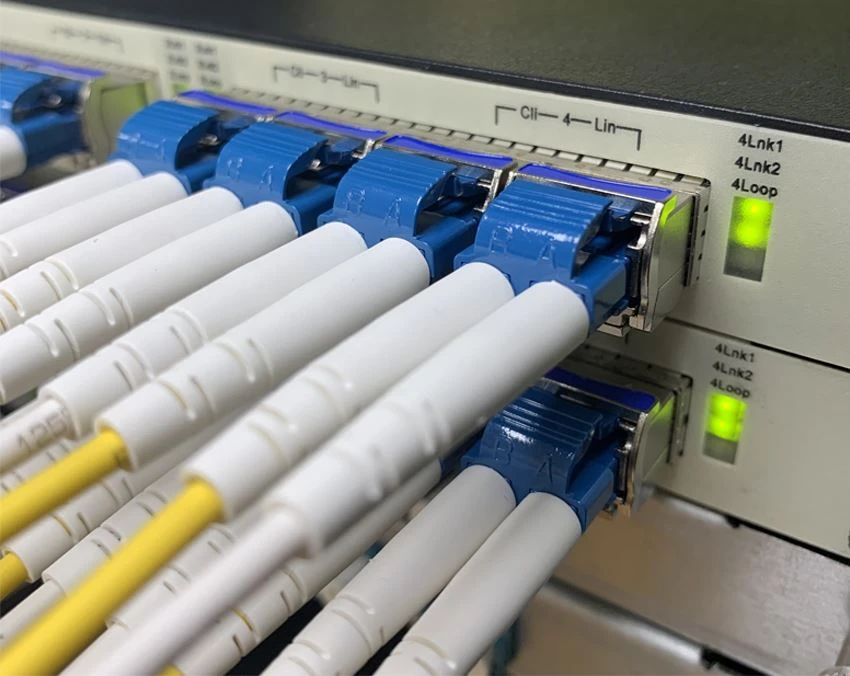

Gigabit anahtarının SFP bağlantı noktası
Gigabit anahtarlar SFP bağlantı noktası, tüm ağ işlevinin değişimini genişletmek için kullanılan tek modlu ve çok modlu fiber (örneğin) ve ağ atlama teli (örneğin Cat5e ve Cat6) ile çeşitli optik fibere bağlanabilir, ancak gigabit anahtarları SFP kullanımdan önce bağlantı noktası önce SFP optik modülünü takmalı ve ardından veri aktarımı için fiber optik atlama teli atlama teli ve ağı kullanmalıdır. Şu anda, piyasadaki tüm kurumsal anahtarlar, fiber optik kabloların ve ağ atlama tellerinin bağlanmasıyla farklı binalar, katlar veya bölgeler arasında halka veya yıldız ağ topolojisi oluşturabilen en az iki SFP bağlantı noktasına sahiptir.
SFP optik modülleri neden popülerdir?
SFP optik modülün hacmi, GBIC optik modülüne kıyasla yarı yarıya azalmıştır. Aynı paneldeki SFP bağlantı noktalarının sayısı GBIC optik modülün iki katı olacaktır. Benzer şekilde, SFP optik modülü, veri merkezinin yüksek yoğunluk gereksinimlerini karşılayan tak ve çalıştır mini fiber yuvalara sahiptir.
SFP optik modülünün aşağıdaki dört avantajı vardır:
1. Destek sıcak fişi, kurulum bakım yönetimi süresini azaltabilir;
2. Bağlantı noktaları esnektir;
3. Sağlam tasarım güvenilirliği artırır;
4. Dijital optik izleme (DOM) işlevini destekleyin.

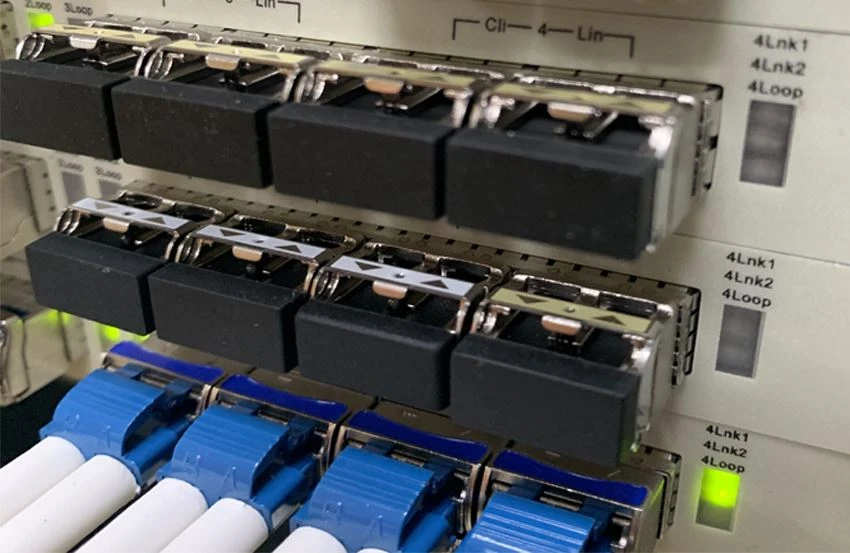

SFP optik modül uygulaması
1. Kısa mesafeli ağ kablolaması
1000Base-T SFP optik modülü, 5 sınıf korumasız ağ atlama telleri ile kullanılabilen 10/100/1000 uyarlamalı ve Otomatik MDI / MDIX'i destekler. İletim mesafesi 100m'ye kadar.
1000Base-SX SFP optik modülü, IEEE 802.3Z 1000Base-SX standardıyla uyumludur ve 550 m'ye kadar maksimum iletim aralığına sahip 50 m / 62,5 m çok modlu fiber bağlantıda kullanılabilir.
2. Uzun mesafeli ağ kablolaması
1000base-EX ve 1000base-ZX SFP optik modülleri, tek modlu optik fiber ile birlikte kullanılabilir ve 1000base-EX SFP optik modülünün iletim mesafesi 40 km'ye ve 1000base'e ulaşabilen uzun mesafeli ağ iletimi için uygundur. -ZX SFP optik modülü 80km'ye ulaşabilir.
Not: Kısa mesafeler için tek modlu fiber (SMF) kullanıldığında, alıcının aşırı yüklenmesini önlemek için bağlantıya bir optik zayıflatıcı yerleştirilir.
Sonuç
SFP bağlantı noktası, SFP bağlantı noktası modülünü ve SFP bağlantı noktası modülünü destekleyebilir. SFP bağlantı noktası ve SFP bağlantı noktası modülü, pratik uygulamada yüksek esnekliğe ve uyumluluğa sahiptir ve gigabit Ethernet için en iyi şemadır.
