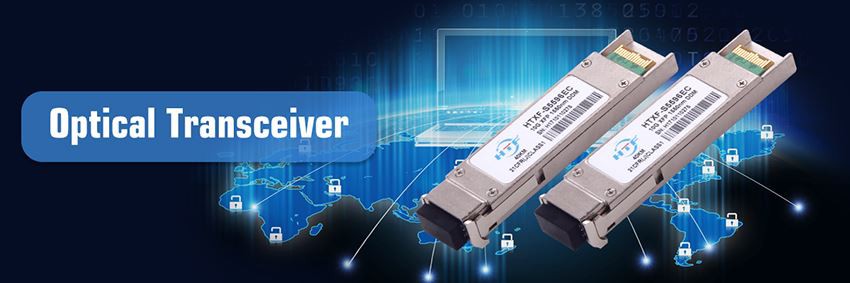

Optik modül optoelektronik cihaz, fonksiyonel devre ve optik arayüzden oluşur. Optoelektronik cihaz, gönderme ve alma parçalarından oluşur.
Basitçe ifade etmek gerekirse, optik modülün işlevi, elektrik sinyallerini gönderen uçta optik sinyale dönüştürmek ve daha sonra optik sinyalleri, optik fiberden iletimden sonra alıcı uçta elektrik sinyallerine dönüştürmektir.
özet
Optik modül, fotoelektrik ve elektro-optik dönüşüm için bir fotoğraf elektronik cihazıdır. Optik modülün gönderen ucu elektrik sinyalini optik sinyale, alıcı uç optik sinyali elektrik sinyaline dönüştürür. Optik modüller ambalaj formuna, ortak SFP, SFP +, SFF, gigabit Ethernet arabirim dönüştürücüsüne (GBIC) vb. Göre sınıflandırılır.
yapı
Yayılan kısım: belirli bir bit elektriksel sinyal hızının girişi dahili sürücü çipi tarafından işlendikten sonra, yarı iletken lazer (LD) veya ışık yayan diyot (LED) karşılık gelen hızın modüle edilmiş optik sinyalini yayar. Dahili optik güç otomatik kontrol devresi, çıkış optik sinyal gücünün sabit kalmasını sağlar.
Alıcı kısım: belirli bir bit hızının optik sinyal giriş modülü, optik algılama diyotu tarafından bir elektrik sinyaline dönüştürülür ve karşılık gelen bit hızının elektrik sinyali ön amplifikatörden sonra verilir.
Uygulama
D / T (Veri Telekom): Veri iletişimi temel olarak bilgisayar videosu, veri iletişimi vb. Telekom ağırlıklı olarak kablosuz sesli iletişim vb.
Bu ürünler çoğunlukla optik fiber ağların omurga ağında kullanılır.
PON:Pasif optik ağ. PON: Pasif optik ağ. Bu tür ürünler esas olarak optik fiber ağ sisteminin erişim ağında kullanılır. Fiber optik sinyallerin iletilmesine ek olarak, Triplex ürünü analog sinyaller de verebilir.

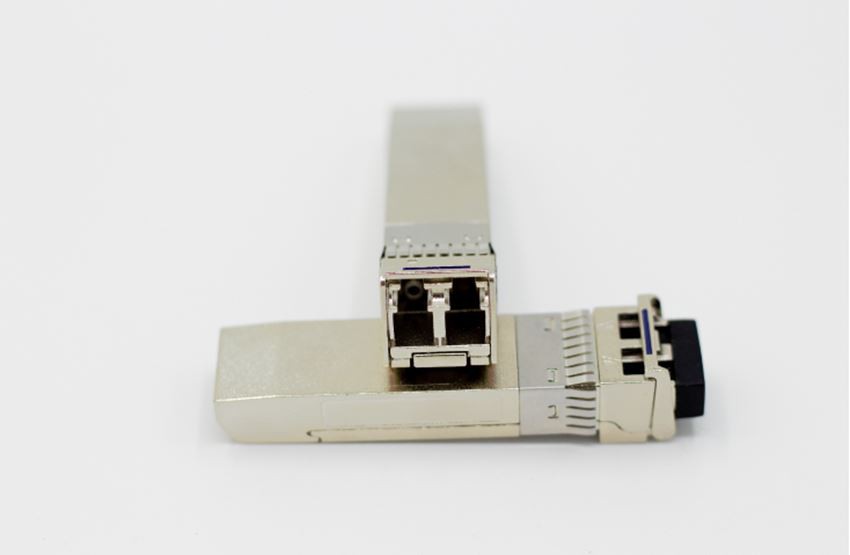

Optik modüller çoğunlukla aşağıdakilere ayrılır:GBIC, SFP, SFP +, XFP, SFF, CFP vs. Bunun nedeni, GBIC'nin hantal ve kolay parçalanmasıdır. Bugün yaygın olarak kullanılan SFP küçük ve ucuzdur.
Tür:Uzun mesafeli iletim için uygun tek modlu optik modül; Çok modlu optik modül kısa mesafeli iletim için uygundur.
Rol:Optik modül, alıcı-vericiden daha verimli ve güvenli olan anahtar ve ekipman arasında iletim için bir taşıyıcı olarak kullanılır.
