Standardizasyona dayalı DWDM optik iletişim modülü, optik iletişim endüstrisinin büyük ilgisini ve pazarın geniş kabul görmesini sağlamıştır. Bu nedenle 100G teknolojisinin gelişmesi kaçınılmazdır. 100G hızına ulaşmak için bir çözüm, her biri 10Gbit / s iletmek için 10 kanal kullanmaktır. CFP 100G modülü, 10G'den 100G'ye yükseltmeyi başarmak için bu prensibi kullanmaktır. 100G istemci modülü, çalışırken değiştirmeyi destekleyebilen bir CFP modülüdür.
CFP modülleri nelerdir?
CFP MSA, 40 ve 100Gbe Ethernet optik terminallerini destekleyen ilk endüstri standardıdır. CFP çoklu kaynak protokolü, yeni nesil yüksek hızlı Ethernet Uygulamaları (40 ve 100Gbe) dahil olmak üzere 40 ve 100Gbit / s uygulamalarını desteklemek için çalışırken değiştirilebilir optik modülün bir paketleme spesifikasyonunu tanımlamaktır. 100G CFP serisi optik modüller CFP, CFP2, CFP4 ve CFP8 olarak paketlenmiştir. CFP optik modülün boyutu en büyüğüdür, CFP2 optik modülü, CFP'nin yarısıdır ve CFP4 optik modülü, CFP'nin dörtte biri kadardır. Bu optik modüller birbirinin yerine kullanılamaz ancak aynı sistemde aynı anda kullanılabilirler.
CFP modülü
C-form factor plugable'ın kısaltması olan CFP, yüksek hızlı veri sinyallerini iletebilen bir tür optik cihazdır ve genellikle 40G, 100G ve hatta 400G gibi ultra yüksek hızlarda iletebilir. CFP MSA, farklı oranlı CFP optik modüllerinin donanım arabirim özelliklerini ve yönetim arabirim özelliklerini tanımlar. CFP, çalışırken değiştirmeyi destekleyebilen bir modüldür. Tek 100G sinyali, OTU4, bir veya daha fazla 40G sinyali, OTU3 veya STM-256 / oc-768'i destekleyebilir.
CFP2 modülü
CFP2 modülünün hacmi, CFP modülünün yalnızca yarısı kadardır. 10 10G kanalı, 4 * 25G kanalı, 8 * 25G kanalı ve 8 * 50G kanalı destekleyebilir. 100G CFP2, genellikle CFP optik modülden daha yüksek iletim verimliliğine sahip olan 100G Ethernet ara bağlantı bağlantısı olarak kullanılır ve daha küçük hacim, onu daha yüksek yoğunluklu kablolama için uygun hale getirir.
CFP4 modülü
CFP4 optik modülün hacmi, tek modlu ve çok modlu seçeneklerle CFP'nin dörtte biri kadardır. CFP4 modülü dört adet 10G kanal iletimini destekleyebilir ve 40G / 100G Ethernet iletimi, uzaktan iletişim vb. İçin kullanılabilir.
CFP4 optik modülün yeri doldurulamaz avantajları vardır
1. Daha yüksek aktarım verimliliği: İlk 100G CFP optik modül, 10 * 10G kanallar üzerinden 100G iletim hızına ulaşırken, mevcut 100G CFP4 optik modül 4 25G kanal üzerinden 100G iletim sağlar, bu nedenle iletim verimliliği daha yüksektir ve kararlılık daha güçlüdür.
2. Daha küçük hacim: CFP4 optik modülünün hacmi, CFP serisindeki en küçük optik modül olan CFP'nin dörtte biridir.
3. Daha yüksek modül entegrasyonu: CFP2, CFP'nin iki katı ve CFP4, CFP'nin dört katı kadar entegre edilmiştir.
4. Daha düşük güç tüketimi ve maliyet: CFP4 optik modülünün iletim verimliliği önemli ölçüde geliştirilir, ancak güç tüketimi azalır ve sistem maliyeti CFP2'den daha düşüktür.
CFP8 modülü
CFP8 modülü 2015 yılında önerilmiştir. CFP8, CFP4'ün bir uzantısıdır. Kanal sayısı 8'e çıkarılır ve buna göre boyut da artar. CFP2'ye benzer, 40mm x 102mm x 9.5mm. Mevcut 100G iletim şemasıyla karşılaştırıldığında, CFP8 modülü, genellikle 16 paralel 25G sinyali veya 8 paralel 50G sinyali kullanarak bant genişliğinin dört katından fazlasını sağlayabilir. İletim için 8 * 50G kullanmaya kıyasla, 16 * 25G paralel sinyal kullanmanın maliyeti daha yüksektir ve 16 * 25G lazerlere ihtiyaç vardır. CFP8 modülü kompakt yapıya ve düşük güç tüketimine sahiptir. Genel olarak konuşursak, yüksek port yoğunluğu ve yüksek bant genişliğine sahip bir çözümdür.
CFP modülünün ortak uygulama senaryoları
100G uyumlu optik modül, esas olarak 100G dalga boyu bölme sisteminde hat tarafı optik iletim için kullanılır. Diğer hat tarafı optik modülleri ile karşılaştırıldığında, iyi OSNR performansına, hassasiyetine, dağılım toleransına ve DGD toleransına sahiptir. Uyumlu CFP modülüne sahip DWDM teknolojisi, yüksek kapasite ve uzun mesafe gereksinimlerini karşılamak için 100G insanda yaygın olarak kullanılmaktadır.

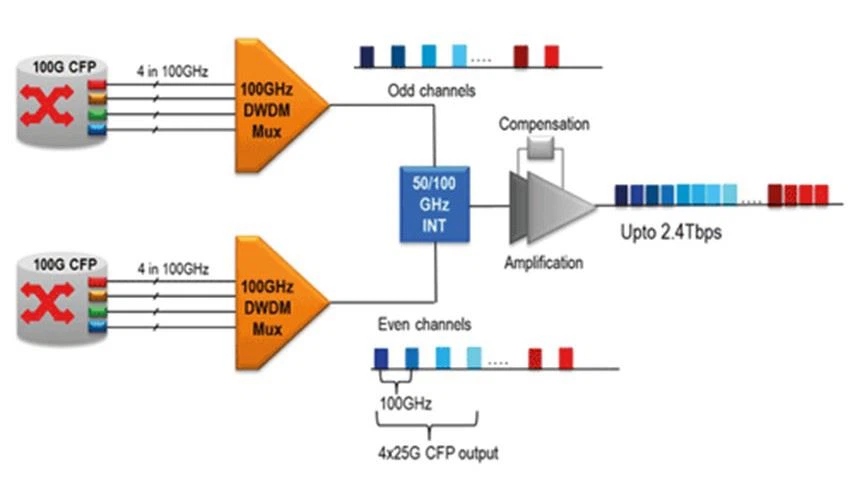

100G çok kanallı DWDM iletim ağı
100G oranı dispersiyondan daha kolay etkilendiği için dispersiyonu kompanse etmek ve optik gücü artırmak gerekir. İlk olarak, tüm 100G hızlarını birleştirmek için 100 GHz DWDM fiber çoklayıcı kullanılır ve ardından tüm kombinasyonun dağılım kompanzasyonu ve amplifikasyonu gerçekleştirilir. Bu mimari,&kotasını, talep üzerine satın al&kotasını destekleyebilir; hizmet sağlayıcıların. Bant genişliği bittiğinde, mevcut eski 10G kanalı 100G hizmeti ile sorunsuz bir şekilde değiştirilebilir. Aynı bileşenlerin geri kalanı, veri hızını 2,4 TB / sn'ye çıkarmak için yeniden kullanılabilir.
CFP optik modülün arayüzü, SFP'nin optik modülüne göre tasarlanmıştır, ancak 10 Gbit / s'lik 10 kanal veya 25Gbit / s'lik paralel veri kanallarının 4 kanalı, alma ve gönderme yönünde, en fazla iletim hızı ile sağlar. 100 Gb / sn. Sürekli gelişimi nedeniyle, CFP2, CFP4, CFP8 ve diğer sınıflandırmalar vardır. 100G uyumlu CFP modülü, iletim performansını sağlayabilir ve 100G adam için etkili bir çözüm olan optik iletim kaybını azaltabilir.
