Dalga boyu kanalı iki lensten ve bu spesifik dalga boyuna uygun bir TFF'den oluşan belirli bir CWDM dalga boyu için üç portlu bir filtre. Her filtrenin yansıma portu bir sonraki filtrenin ortak portuna bağlanır ve filtreler bir CWDM olan fiber optik konektörler aracılığıyla bağlanır.çoklayıcı.

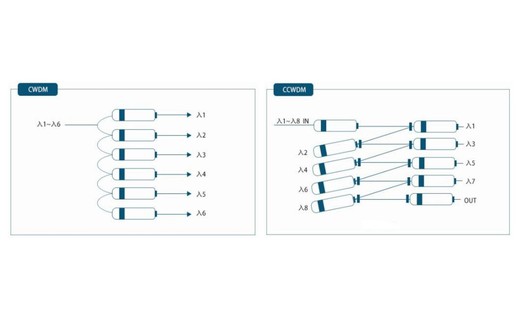

CCWDM'nin prensibi, giriş fiberindeki λ1, λ2...λn dalga boylarına sahip optik sinyalleri birinci filtreye odaklamak için giriş merceğini kullanmaktır; dalga boyu λ1 olan optik sinyal birinci filtreden geçer ve birinci çıkış merceği aracılığıyla optik fibere bağlanır. Birinci çıkış fiberinde dalga boyu λ1 olan optik sinyal ayrılır; geri kalan optik sinyaller, optik sinyal ayrımı için birinci cam slayttan sonraki cam slayta yansıtılır; ve bu şekilde tüm sinyaller ayrılana kadar devam eder. Dalga boyu kanalları arasındaki bağlantı, zikzak bir yol izleyen düz ışınlar şeklinde gerçekleştirilir.

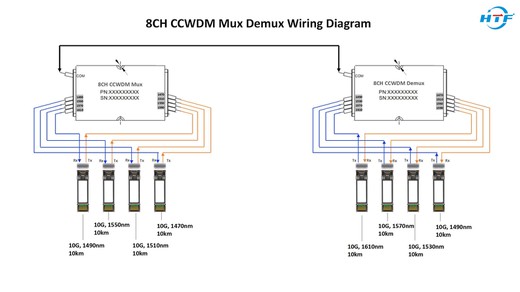

HTF, CCWDM dalga boyu bölümünün seri üretimini gerçekleştirdiçoklayıcıkalite ve fiyat garantilidir. Çoklayıcımızı satın alırsanız, referansınız için size çoklayıcının ve optik modülün bağlantı şemasını da sunacağız.
