Herhangi bir inovasyon veya inşaat yapmak zorunda kalmadan, bir kulübeyi görkemli bir gökdelene dönüştürdüğünüzü hayal edin. Dalga boyu bölmeli çoğullamanın (WDM) mevcut fiber optik ağınıza izin verdiği şey budur. Bant genişliği açlığı, servis sağlayıcılara fiber kablolama altyapısını yükseltmek için önemli bir yatırım yapma yönünde itici güç veriyor. Bu hem ekonomik hem de pratik olarak zor olabilir. Bununla birlikte, WDM teknolojisi, halihazırda bulunan fiber bağlantılarında kapasiteyi artırmak için bir alternatif sunar. Ek optik fiber dağıtmadan, WDM ağ genişletme maliyetini büyük ölçüde azaltır.
WDM Teknolojisi Açıklaması
En temel soruyla başlayalım: WDM teknolojisi nedir?
Dalga boyu bölmeli çoğullama için kısa olan WDM, aynı fiber üzerinden aynı anda birden fazla veri akışını iletmenin bir yoludur. Bu aynı anda gerçekleştiğinden, WDM iletim hızını, gecikmeyi veya bant genişliğini etkilemez. WDM, farklı sinyalleri taşımak için farklı dalga boylarını veya lazer ışığının renklerini kullanarak tek bir fiber üzerinde çoklu optik sinyalleri çoğullama görevi görür. Böylece ağ yöneticileri, mevcut fiber kapasitelerinde WDM ile çarpım efektini gerçekleştirebilirler.
WDM'yi altyapıya uygulamak oldukça basittir, WDM kurulumu genellikle aşağıdakilerden oluşur:
● WDM iletim cihazları, her biri farklı bir dalga boyunda çalışıyor
● Farklı ışık kaynaklarını harmanlanmış bir cihazda birleştiren pasif bir cihaz olan çoklayıcı
● Fiber altyapı
● Karışık ışık kaynağını ayrı alanlara ayıran pasif bir cihaz olan De-Multiplexer
● WDM alıcı cihazları
Ne Kapasite Artışı Bekleyebiliriz?
İki WDM varyantı vardır: CWDM (kaba dalga bölmeli çoklama) ve DWDM (yoğun dalga bölmeli çoklama). Aralarındaki tek fark, içinde çalıştıkları bant ve dalga boylarının mesafesi ve dolayısıyla kullanılabilecek dalga boyu veya kanal sayısıdır.
WDM'yi mevcut fiber kablolarda kullanırken, fiber türünü de (tek modlu veya çok modlu) ve kayıp seviyesini göz önünde bulundurmalısınız. CWDM için 8 ila 18 cihaz mümkün olabilirken, DWDM için en yaygın durum 40 kanaldır, ancak 160 kanala ulaşmak mümkündür.
Doğru WDM Türünü Seçin
Ağ kapasitesini optimize etmek için hem CWDM hem de DWDM'nin mevcut olduğunu biliyoruz. O zaman, işte başka bir soru geliyor: CWDM mi yoksa DWDM teknolojisini mi seçmeliyim? Onlarla bir karşılaştırma yapalım.
Kaba Dalga Bölmeli Çoğullama (CWDM)
CWDM, fiber kapasitesini 4, 8 veya 18 kanal artışında arttırır. Fiberdeki dalga boyları arasındaki kanal aralığını artırarak, CWDM, tek bir fiberde 18 kanala kadar taşınabilen basit ve uygun maliyetli bir yöntem sağlar. CWDM kanallarının her biri 20 nm'lik alan tüketir ve birlikte tekli çalışma aralığının çoğunu kullanır.
CWDM'nin Faydaları:
● Elektrik gücü kullanmayan pasif ekipman
● Yapılandırma gerekmez, kanal başına DWDM'den çok daha düşük maliyet
● Gerektiğinde fiber kapasitesini artırmak için ölçeklenebilirlik
● Çok az veya hiç maliyet artışı olmadan
● Protokol şeffaf ve kullanım kolaylığı
CWDM'in sakıncaları:
● 18 kanal yeterli olmayabilir ve fiber amplifikatör onlarla kullanılamaz
● Yönetim yeteneğine sahip olmayan pasif ekipman
● Uzun mesafeli ağlar için ideal seçim değil
Yoğun Dalga Bölmeli Çoklama (DWDM)
DWDM, daha fazla dalga boyunun bir fiberde birleştirilmesine izin verir. DWDM iki farklı versiyonda gelir: aktif bir çözüm ve pasif bir çözüm. Aktif bir çözüm, dalga boyu yönetimi gerektirir ve aynı fiber üzerinden 32'den fazla bağlantı içeren uygulamalar için çok uygundur. Çoğu durumda, pasif DWDM, aktif DWDM'ye daha gerçekçi bir alternatif olarak kabul edilir.
DWDM'nin Yararları:
● Uzun mesafelerde ve daha fazla müşteri yoğunluğu olan alanlarda kullanım için ideal
● Pasif olarak 32 kanala kadar yapılabilir
● Etkin bir çözüme sahip 160 kanala kadar

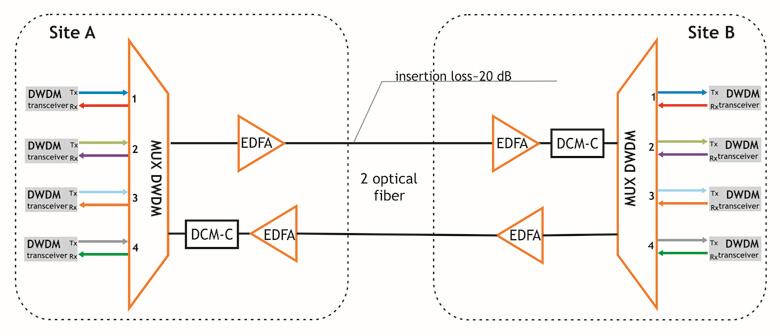

● Aktif çözümler, daha uzun mesafeler elde etmek için EDFA optik amplifikatörleri içerir
DWDM'nin Dezavantajları:
● DWDM çözümleri oldukça pahalıdır
● Aktif DWDM çözümleri çok fazla kurulum ve bakım masrafı gerektirir
● 32 kanalın altındaki dağıtımlar için çok az ölçeklenebilirlik, kanal başına çok gereksiz maliyetler ortaya çıkıyor
Özetlemek gerekirse, CWDM tipik olarak sinyalin çok uzak mesafelere gitmesini gerektirmeyen uygulamalar için ve çok fazla kanal gerekmeyen yerlerde kullanılabilir. Çok sayıda kanal gerektiren uygulamalar veya uzun mesafeli uygulamalar için DWDM ideal çözümdür.
WDM Dağıtımı için Dikkat Edilmesi Gerekenler
CWDM ve DWDM'nin doğru şekilde çalışacağından emin olmak kritiktir; bu nedenle dağıtırken aşağıdaki hususlar dikkate alınmalıdır.
1. Koşulsuz bir dolapta veya ek kasada kullanmak için bir mux veya demux satın almadan önce, çalışma sıcaklığının uygulamaya uygun olduğunu doğrulayın. Ve CWDM veya DWDM'nin yerleştirileceği sıcaklıklarda çalışabilmelerini sağlayın.
2. WDM ağının ekleme kaybını hesaba katın. Bağlantı bütçesinde maksimum ekleme kaybı değerini kullanmak iyi bir fikirdir. Mux ve demux bileşenlerinin her ikisinin de kaybını hesaplayın.
Sonuç
WDM teknolojisi, birçok iletişim sağlayıcısının yaşadığı fiber egzoz problemi için ideal bir çözüm sunar. Yeni altyapı inşaat projelerine yatırım yapma ihtiyacını ortadan kaldırırken mevcut altyapının elyaf kapasitesini de büyük ölçüde artırıyor. Umarım makalede sunulan doğru WDM çözümünü seçmenize yardımcı olabilir.
