Optik modülbir verici ve bir alıcıdan oluşur. Verici, alıcıya optik fiber aracılığıyla bağlandığında, tüm sistemin bit hata oranı istenilen etkiyi sağlayamıyorsa, bu vericinin sorunu mu, yoksa alıcının sorunu mu? Ürünün kalitesinden emin olmak için bitmiş bir optik modülün, nakliyeden önce bir dizi test adımından geçmesi gerekir. Özellikle optik cihazların özelliklerinin ve birlikte çalışabilirliğinin test edilmesioptik modüller, kritik. Peki optik modülün performansı nasıl test edilir?
Adımlar

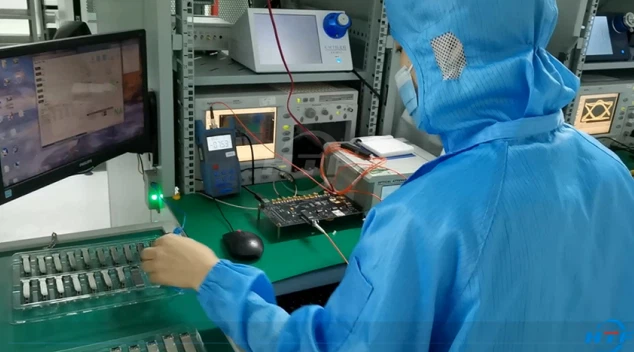

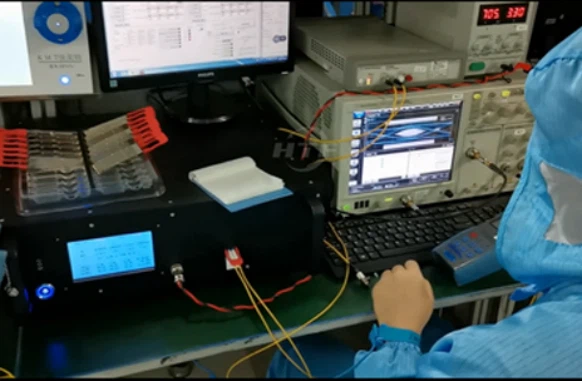

1. Öncelikle optik güç, alım hassasiyeti, göz grafiği, sönme oranı ve hata kodu ölçülür. İhtiyaç duyulan ekipman, optik zayıflatıcı, optik güç ölçer, hata kodu ölçer (optik gücü ve hassasiyeti hıza göre ayarlamak için) ve göz çizelgesidir.
2. Ürünün stabilitesini kontrol etmek için yüksek ve düşük sıcaklıkta yaşlanma testi yapın.
3. Uyumluluktan emin olmak için anahtardaki ürün uyumluluğunu test edin.
4. Son olarak fiber optik uç yüz detektöründe uç yüz tespit edildi. Portu temiz tutmak ve kaliteyi sağlamak için port temizleme kalemiyle temizlendi.
Dikkat

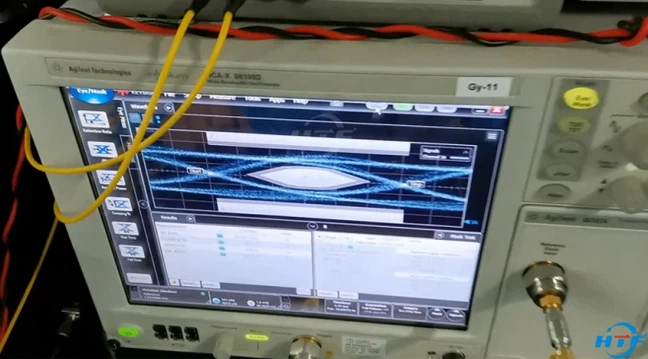

Test yaparken, vericinin çıkış dalga formunun dalga boyu ve şeklinin yanı sıra alıcının tırlama toleransı ve bant genişliğine de dikkat etmek gerekir. Vericiyi test etmek için kullanılan giriş sinyalinin kalitesi yeterince iyi olmalıdır. Ayrıca elektriksel ölçümlerin kalitesi titreşim ve göz grafiği ölçümleriyle doğrulanmalıdır. Göz haritası ölçümü, yayıcının çıkış dalga biçimini kontrol etmek için yaygın bir yöntemdir çünkü göz haritası zengin bilgiler içerir ve yayıcının genel performansını yansıtabilir.
