100G ultra uzun mesafe iletimioptik modülgeliyor,
2000km şanzıman hayal değil!!!
Bir optik modülün iletim mesafesi temel bir parametredir. Ultra uzun mesafeli iletimin pazar talebi ve ağ eğilimi göz önüne alındığında, ultra uzun mesafeli iletim çözümleri, geleceğin iletişim endüstrisinin gelişme eğilimi haline geldi. Ultra uzun mesafeli optik modüllerin fiili kullanımında, dağılım etkileri ve doğrusal olmayan etkiler gibi fiziksel engellerle sınırlandırılacaktır.
100G ağlarında 10 km'nin üzerindeki uygulamalar için üç ana çözüm vardır:
100G ER4 (40km), 100G ZR4 (80km) ve 100G DCO (2000km).

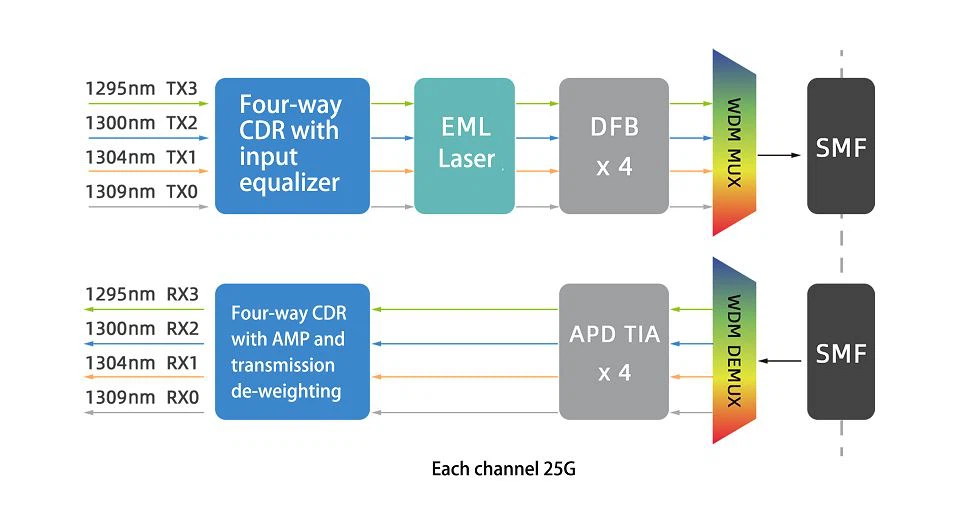

100G ER4, güç bütçesini artırmak için alıcı-verici içinde bir yarı iletken amplifikatör (SOA) kullanarak 40 km'lik bir iletim mesafesi elde edebilir. Verici, 1295nm, 1300nm, 1305nm ve 1310nm'lik dört LAN WDM bandında çalışabilir. Bu dört banttaki optik sinyaller, bir WDM dalga boyu bölmeli çoklayıcı tarafından çoğullanır ve daha sonra bir çift yönlü LC konektörü aracılığıyla tek modlu bir fiber üzerinde iletilir. Alıcı uçta, SOA, sinyali bir WDM dalga boyu bölmeli çoklayıcı ile ayrı kanallara ayırmadan önce yükseltir.
En eski 100G ER4 optik modülleri CFP ve CFP2 paketlerini kullanır, ancak büyük boyut ve güç tüketimi nedeniyle ve yeni piyasaya sürülen 100G optik anahtarlar genellikle daha büyük CFP arabirimleri yerine kompakt QSFP28 bağlantı noktalarıyla donatılmıştır, nadiren 100G uzunluğunda kullanılırlar. mesafe onları uygulamada kullanın. Bu nedenle pazar, kapasiteyi en üst düzeye çıkarmak ve alan, güç tüketimi ve bakım maliyetlerini en aza indirmek için yüksek yoğunluklu 100G QSFP28 modüllerini kullanmaya daha yatkındır.
100G ZR4

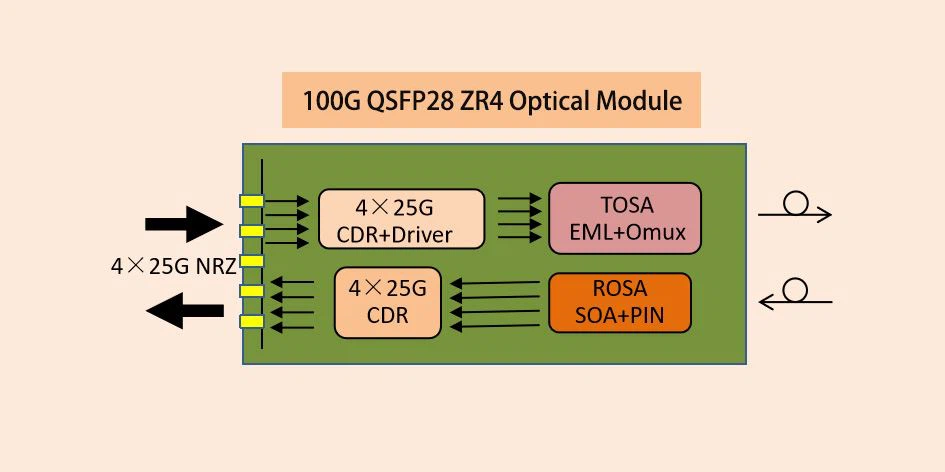

100G ZR4, 80km iletebilir ve iletim ucundaki dört kanallı seri veriler (NRZ) CDR tarafından kurtarılır ve sırasıyla 1296nm, 1300nm, 1305nm ve 1309nm merkez dalga boylarına sahip dört lazeri kontrol eden dört lazer sürücüsüne iletilir. Optik sinyaller, standart LC konektörleri aracılığıyla tek modlu fibere çoğullanır.
Alıcı uçta, dört kanalın optik sinyalleri SOA tarafından yükseltilir ve daha sonra optik sinyaller entegre optik çoğullama çözücü tarafından çözülür. Her optik sinyal bir PIN detektörü tarafından kurtarılır ve daha sonra bir transpedans yükselticisi ve CDR'den CAUI-4 uyumlu bir çıkış sürücüsüne geçirilir. Benzer şekilde pazar, QSFP28 paketinde 100G ZR4'ü tercih ediyor.
100G DCO

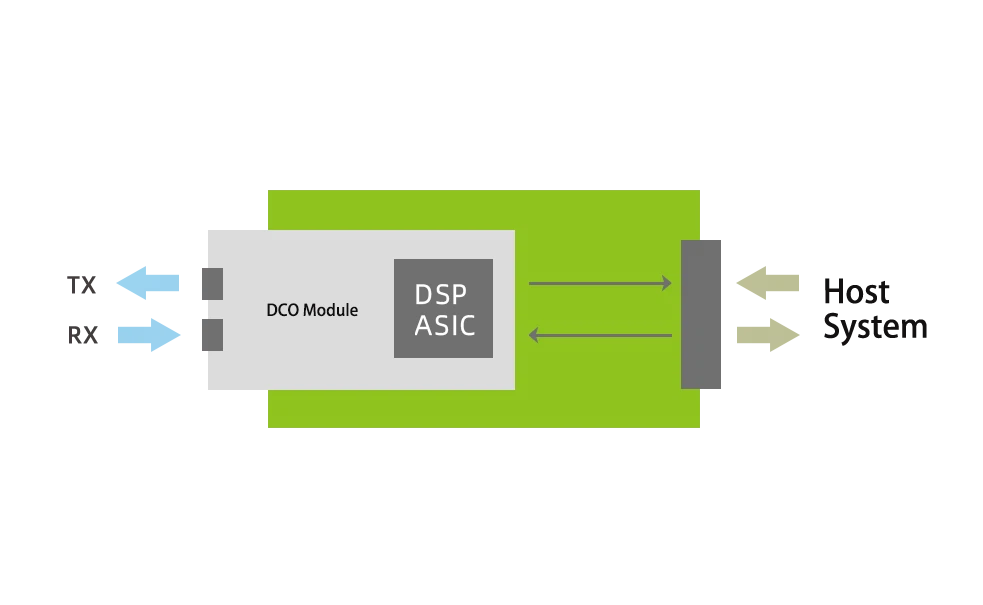

80 km'nin üzerindeki iletim uygulamaları, uyumlu modülasyon tekniklerinin kullanılmasını gerektirir. 100G DCO, 80km ila 2000km arasındaki 100G optik iletim uygulamaları için birkaç seçenekten biridir. 100G DCO'lar, CFP ve CFP2 paketlerinde mevcuttur. Bunların arasında, CFP2 DCO'lar daha fazla esneklik sunar ve CFP DCO'lardan daha yüksek panel yoğunluklarını destekler.
CFP2 DCO, QP-QPSK modülasyonunu kullanır ve yerleşik DSP sayesinde ayrı bir Dispersiyon Kompanzasyon Modülü (DCM) gerektirmez, ancak otomatik olarak elektronik dağılım kompanzasyonuna sahiptir ve amplifikasyon siteleri arasında daha uzun mesafeler iletmesini sağlar. Optik modül, optik çoklayıcıları ve Mach-Zehnder modülatörlerini içerir; alıcılar, optik çoğullayıcıları, çift InP 90 derecelik optik hibrit karıştırıcıları ve entegre bir dengeli PIN fotodetektörü ve dört kanallı TIA'yı içerir.
100G CFP2 DCO, tümü kompakt bir CFP2 paketinde ve olgun 16nm DSP'de ZR/MR/LH olmak üzere üç versiyonda mevcuttur. Bunlar arasında ZR modunun iletim mesafesi 120km, MR modunun iletim mesafesi 300km ve LH modunun iletim mesafesi 2000km'dir.
Mevcut ağ altyapısının 100G sistemlerine geçişi kaçınılmazdır ve giderek daha fazla işletme, pahalı optik amplifikatörler kullanılmadan 100G istemci arayüzlerinin daha uzun mesafelere genişletilmesine ihtiyaç duyar, 100G ER4, ZR4 ve DCO bu ihtiyaçları karşılar.
100G QSFP28 ER4, 100G QSFP28 ZR4 ve 100G'de mevcuttur
CFP/CFP2 DCO, 40 km ile 2000 km arasındaki tüm 100G ultra uzun mesafeli optik ara bağlantı uygulamalarını kapsayabilir.
