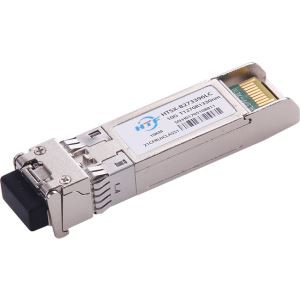

sfp modülü tek mod SFP BIDI 20km Optik alıcı-vericiler
Özellik
● 1,25 Gb/s'ye kadar veri bağlantıları
● 1310nm FP lazer verici ve PIN fotoğraf dedektörü
● 9/125μm SMF'de 20km'ye kadar
● Çalışırken takılabilir SFP ayak izi
● BIDI LC/UPC tipi takılabilir optik arayüz
● Düşük güç dağılımı
● Daha düşük EMI için metal muhafaza
● RoHS uyumlu ve kurşunsuz
● Dijital Tanı İzleme arayüzünü destekleyin
● Tek +3.3V güç kaynağı
● SFF-8472 ile uyumlu
● Kasa çalışma sıcaklığı
Ticari: 0 ~ +70eyC
Genişletilmiş: -10 ~ +80eyC
Endüstriyel: -40 ~ +85eyC
Uygulama
● Anahtar Arayüzüne Geçin
● Gigabit Ethernet
● Anahtarlı Arka Plan Uygulamaları
● Yönlendirici/Sunucu Arayüzü
● Diğer Optik Bağlantılar
Parça Numarası Sipariş Bilgileri
|
Parça Numarası |
Veri Hızı (Gb/sn) |
Dalga boyu (nm) |
İletim Mesafesi(km) |
Sıcaklık (eyC) (çalışma durumu) |
|
HTSF-B1G3149LC |
1.25 |
1310Tx/1490nmRx |
20km SMF |
0 ~ 70 ticari |
|
HTSF-B1G3149LE |
1.25 |
1310Tx/1490nmRx |
20km SMF |
-10 ~ 80 Genişletilmiş |
|
HTSF-B1G3149LI |
1.25 |
1310Tx/1490nmRx |
20km SMF |
-40 ~85 Endüstriyel |
Önerilen Çalışma Koşulları ve Güç Kaynağı Gereksinimleri
|
parametre |
sembol |
min |
tipik |
Max |
birim |
Notlar |
|
Çalışma Kutusu Sıcaklığı |
TOp |
0 |
70 |
eyC |
ticari |
|
|
-10 |
|
80 | Genişletilmiş | |||
|
-40 |
|
85 | endüstriyel | |||
|
Güç Kaynağı Gerilimi |
VCc |
3.135 |
3.3 |
3.465 |
V |
|
|
Veri Hızı |
1.25 |
Gb/sn |
||||
|
Kontrol Giriş Gerilimi Yüksek |
2 |
Gizli |
V |
|||
|
Kontrol Giriş Voltajı Düşük |
0 |
0.8 |
V |
|||
|
Bağlantı Mesafesi (SMF) |
D |
20 |
kilometre |
9/125um |
Genel Açıklama
HTF'HTSF-B1G3149Lx Küçük Form Faktörü Takılabilir (SFP) alıcı-vericiler Küçük Form Faktörü Takılabilir Çoklu Kaynak Sözleşmesi (MSA) ile uyumludur, Alıcı-Verici beş bölümden oluşur: LD sürücüsü, sınırlayıcı amplifikatör, dijital tanı monitörü, FP lazer ve PIN foto dedektörü . Modül verileri 9/125um tek mod fiberde 20km'ye kadar bağlanır.
Optik çıkış, Tx Disable'ın TTL mantığı üst düzey girişi ile devre dışı bırakılabilir ve sistem ayrıca I2C üzerinden modülü devre dışı bırakabilir. Tx Fayı lazerin bozulmasını belirtmek için sağlanır. Alıcının giriş optik sinyalinin veya ortakla bağlantı durumunun kaybını belirtmek için sinyal kaybı (LOS) çıkışı sağlanır. Sistem ayrıca I2C kayıt erişimi ile LOS (veya Bağlantı)/Devre Dışı Bırakma/Arıza bilgilerini de alabilir.
Mekanik Boyutlar
SSS
S: Modülün dahili bilgileri, etiketi ve ambalajı OEM olabilir mi?
A:HTF OEM ürün özelleştirme hizmetleri sağlar. Özel ihtiyaçlarınıza göre, HTF size modülün dahili bilgilerinden, etiket logosundan ve ambalaj görüntüsü tasarımından mükemmel bir dizi uygun maliyetli çözüm sunar.
S: Uyumluluğa ne dersin?
A: Maliyet performansını sağlamak için modül uyumluluğundan emin olunabilir
S: Performans kararlı mı?
A: Sinyal iletimi çok kararlı. Stabiliteyi test etmek için numune satın alabilirsiniz
S: DDM işlevine ne dersin?
A:DDM işlevi optik modülün kullanım durumunda gerçek zamanlı olarak ustalaşır. HTF çeşitli modeller sunar ve ayrıca özelleştirilebilir.
