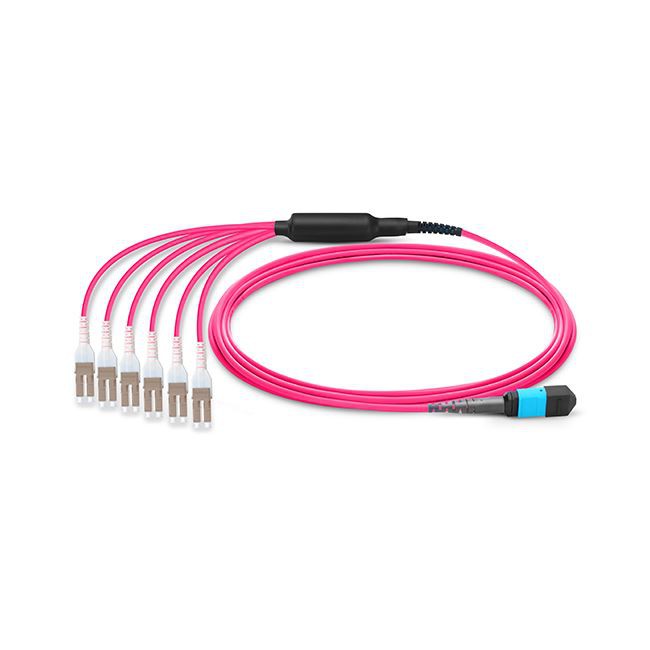

1m (3ft) MTP Dişi ila 6 LC UPC Dubleks 12 Fiber OM4 50/125 Çok Modlu HD BIF Breakout Kablosu, Tip A, Elite, LSZH, Macenta
MTP-HD'den LC-HD'ye (Yüksek Yoğunluklu) fiber patch kablolar, telekomünikasyon odalarındaki ağ ekipmanları arasında yüksek yoğunluklu bağlantılara izin verir. Push/Pull tırnağı konektörü, basit bir çekme tırnağı kullanılarak çıkarılabilir, bu da yoğun uygulamalarda konektör serbest bırakma mekanizmasına parmakla erişim ihtiyacını ortadan kaldırır. Bu LSZH kablosu, IEC-60332-1 ve IEC-61034 ile uyumlu olacak şekilde tasarlanmış ve test edilmiştir.
Veri merkezinde 10GBase, 40GBase ve 100GBase ağ bağlantısı için esnek “push-pull sekmesi” Uniboot konektörü, bükülmeye duyarlı olmayan fiber ve ultra düşük ekleme kaybı ile tasarlanmış yüksek yoğunluklu kablolar.
MPO / MTP şube atlama teli, MPO / MTP konektörü ve fiber optik kablo işlendikten sonra, bir ucunun MPO / MTP konektörü olduğunu, diğer ucunun LC / SC / FC ve diğer konektörler olabileceğini ifade eder (LC en yaygın kullanılanıdır) ,
Yaygın olanları MPO / MTP (8 çekirdekli) ila 4xlc dallı fiber jumper, MPO / MTP (12 çekirdekli) ila 6xlc dallı fiber jumper ve MPO / MTP (24 çekirdek) ila 12xlc dallı fiber jumper'dır. Çapraz tip önceden bağlanmış MPO / MTP teknolojisi sayesinde, bir uç 40g / 100g ile bağlanır, diğer ucu 10g ile bağlanır ve 40g / 100g, ideal yüksek hızlı bağlantı noktasını (MTP / MPO) gerçekleştirerek birkaç 10g'ye bölünür. ) düşük hızlı bağlantı noktasına (LC / SC / FC) Aktarın.
MPO / MTP-LC fiber atlama
Patch Cord Fiber jumper MTP-24 OM4 Breakout Kablo Özellikleri

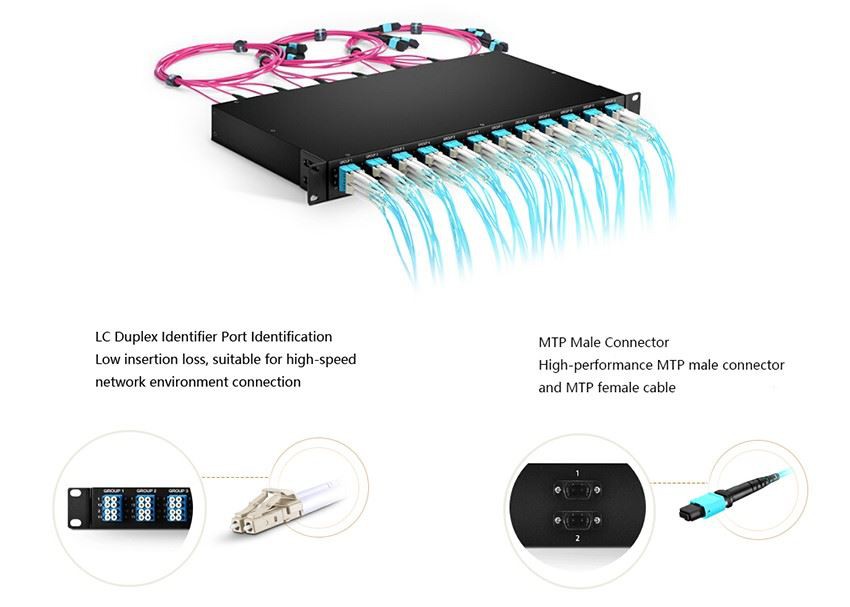

MTP-LC / SC Transfer modülü İletim Performansı
çok modlu | MTP kaybı（dB） | LC/SC kaybı（dB） | ||||
LC/SC kaybı （dB） | 500 kez takmadan sonra ekleme kaybının değişmesi | 40 döngü yüksek ve düşük sıcaklıktan sonra ekleme kaybının değişimi | Ekleme kaybı değeri | 500 kez takmadan sonra ekleme kaybının değişmesi | 40 döngü yüksek ve düşük sıcaklıktan sonra ekleme kaybının değişimi | |
Yüksek kayıp | ≤ 0.75 | ≤ 0.2 | ≤ 0.2 | ≤ 0.15 | ≤ 0.2 | ≤ 0.2 |
Orta kayıp | ≤ 0.55 | ≤ 0.2 | ≤ 0.2 | ≤ 0.10 | ≤ 0.2 | ≤ 0.2 |
Düşük kayıp | ≤ 0.35 | ≤ 0.2 | ≤ 0.2 | ≤ 0.05 | ≤ 0.2 | ≤ 0.2 |
Tek mod | LC/SC kaybı（dB） | MTP kaybı（dB） | ||||
Ekleme kaybı değeri | 500 kez takmadan sonra ekleme kaybının değiştirilmesi | 40 döngü yüksek ve düşük sıcaklıktan sonra ekleme kaybının değişimi | Ekleme kaybı değeri | 500 kez takmadan sonra ekleme kaybının değişmesi | 40 döngü yüksek ve düşük sıcaklıktan sonra ekleme kaybının değişimi | |
Yüksek kayıp | ≤ 0.75 | ≤ 0.2 | ≤ 0.2 | ≤ 0.30 | ≤ 0.2 | ≤ 0.2 |
Orta kayıp | ≤ 0.55 | ≤ 0.2 | ≤ 0.2 | ≤ 0.15 | ≤ 0.2 | ≤ 0.2 |
Düşük kayıp | ≤ 0.35 | ≤ 0.2 | ≤ 0.2 | ≤ 0.25 | ≤ 0.2 | ≤ 0.2 |
12 çekirdekli mikro çekirdekli kablo yapısı
MTP şube fiber optik jumper'ın bir ucu MTP konektörüdür ve diğer ucu çeşitli fiber optik kablolama gereksinimlerini karşılayabilen LC, FC, SC, St veya MTRJ konektörüdür.
1. MTP kablo çapı varsayılan olarak 3,0 mm'dir.
2. Şube kablosunun çapı 0,9 mm ve 2,0 mm'dir.
