1 m (3 ft) SC UPC - SC UPC Simplex OS2 Tek Modlu PVC (LSZH) 2.0mm Fiber Optik Yama Kablosu

SC-SC fiber optik yama kablosu, ekipmandan fiber optik kablo bağlantısına sonlandırma atlama teli olarak kullanılır. Kalın koruyucu katmana sahip SC-SC fiber optik bağlantı teli, genellikle optik alıcı-verici ve terminal kutusu arasındaki bağlantı için kullanılır. SC-SC fiber optik atlama teli esas olarak iki kategoriye ayrılır:

Tek modlu fiber: genellikle, SC-SC tek modlu fiber optik atlama teli sarıdır ve konektör ve koruyucu kılıf mavidir; iletim mesafesi uzundur.

Çok modlu fiber: genellikle, SC-SC çok modlu fiber atlama teli turuncu ile gösterilir, bazıları gri ile gösterilir ve konektör ve koruyucu kılıf bej veya siyahtır; iletim mesafesi nispeten kısadır.

SC-SC fiber optik atlama kablosunun ana özellikleri ve parametreleri:

1. Taşlama uç yüzü: PC, UPC, APC

2. Konektör: LC (küçük başlı tip), SC (büyük başlı tip), FC (vidalı bağlantı noktası), ST (kart tipi bağlantı noktası)

3. Yapılandırma: SC-SC, SC-LC, SC-ST, SC-FC, vb.

Features

Specifications

Fiber PigtailPerformans özellikleri

Parametreler	Tek	Çift	Birim
Standart yüksük uzunluğu	5.5+0.5/-0.0	6.0+0.5/-0.0	mm
Yüksük Çapı	1.000 ± 0.005 veya 1.800 ± 0.005		mm
Kama Toleransı	+/-0.2		derece
Elyaf Tipi	Corning SMF-28e
Elyaf uzunluğu	İsteğe bağlı		m
Çekirdek çizik / Kazma	0/0
Kaplama	AR Kaplama, R ＜ 0.1%@λc ＜ 0.1%@λcâ 40nm veya müşteri gerekli

SC-SC fiber optik jumper'ın özellikleri:

Her türlü standart fiber konektörü işleyebilir: FC fiber kafa, SC fiber kafa, ST fiber kafa, LC fiber kafa, Mu fiber kafa, MTRJ fiber kafa, E200 fiber kafa, SMA fiber kafa, DIN fiber kafa, MPO fiber kafa, FDDI fiber kafa, MTP fiber kafa, vb.

Taşlama hızı herhangi bir zamanda ayarlanabilir (15 ~ 200 rpm)

Yüksek hassasiyetli mekanik koordinasyon, bağımsız rotasyon ve devirli bileşik hareket, taşlama

Kalitenin tekdüzeliği ve tutarlılığı

Ürünün su geçirmezlik performansı güçlendirilir ve yapısal tasarım ekipmanın güvenliğini sağlar.

Öğütme sürelerini ve öğütme süresi ayarını otomatik olarak kaydedin

Öğütme olarak su, insanlaştırılmış küçük köprü su ayarı iyi bir dayanak sağlar!

Fikstürü ve taşlama plakasını basınçlandırmak, boşaltmak ve değiştirmek uygundur

Kararlı işleme kalitesi ve düşük onarım oranı

Yüksek üretim verimliliği (üretim hattı paralel olarak birkaç setten oluşur)

Malzeme tasarrufu, düşük taşlama maliyeti

SC-SC fiber optik atlama teli kullanmak için önlemler:

SC-SC fiber optik atlama telinin her iki ucundaki optik modüllerin alma ve gönderme dalga boyları tutarlı olmalıdır, yani, optik fiberin her iki ucu aynı dalga boyuna sahip optik modüller olmalıdır. Bunları ayırt etmenin basit yolu, aynı renkte optik modüllere sahip olmaktır. Genel olarak, kısa dalga modülü çok modlu fiber (turuncu fiber) kullanır ve uzun dalga modülü, veri aktarım doğruluğu için tek modlu fiber (sarı fiber) kullanır.

Kullanım sırasında halkayı çok fazla bükmeyin ve sarmayın; bu, iletim sürecinde ışığın zayıflamasını artıracaktır.

Kullanımdan sonra, fiber optik konektör koruyucu kılıfla korunmalıdır. Toz ve yağ kirliliği, optik fiber bağlantısına zarar verir.

Birkaç farklı tipte fiber jumper:

1. FC-FC fiber atlama teli: FC (Yüksük konektörü, metal konektör anlamına gelir) fiber optik konektör genellikle dairesel metal kılıftır ve sabitleme modu, esas olarak dağıtım çerçevesinde kullanılan dişli tiptir. Birinci tip FC konektör, seramik pimin alın ucu düzlemsel temastı. Konektör yapısı basittir, kullanımı kolaydır ve yapımı kolaydır. Bununla birlikte, fiber ucu toza duyarlıdır ve Fresnel yansıması üretmek kolaydır, bu da yankı kaybının performansını iyileştirmeyi zorlaştırır. Daha sonra bağlayıcı geliştirildi. Konektör genellikle yuvarlaktı ve popo ucunda küresel bir pimle dişliydi. Dış yapı değişmedi, bu da ekleme kaybı ve yankı kaybı performansını büyük ölçüde iyileştirdi.

2. ST-ST fiber bağlantı kablosu: ST (düz geçişli) fiber konektör de daireseldir. Pim ve bağlantı kovanının yapı boyutu, FC tipi ile aynıdır. Aradaki fark, pimin uç yüzü için PC tipi veya APC tipi taşlamanın kullanılmasıdır. Ayrıca sabitleme yöntemi vidalı tokadır. Bu tür bir konektör, çeşitli fiber optik ağlar için uygundur, kullanımı kolaydır ve iyi bir değiştirilebilirliğe sahiptir.

3. LC-LC fiber optik bağlantı kablosu: LC fiber optik konektör, müşterilerin minyatürleştirme ve yüksek yoğunluklu bağlantı gereksinimlerini karşılamak için ünlü çan şirketi tarafından geliştirilen yeni bir konektör türüdür. Kullanımı kolay modüler kriko (RJ) mandal mekanizmasından yapılmıştır. LC tipi optik fiber konektör, panelin, duvar kaplamasının ve dağıtım kutusunun tüm ağda ihtiyaç duyduğu alanı azaltarak geleneksel ST ve SC konektörlerinin yarısını kaplar. Şu anda, tek modlu SFF (küçük paket) açısından, LC tipi konektör fiilen baskın pozisyonu işgal etti ve çok modlu uygulama da hızla büyüyor.

4. SC-SC fiber optik bağlantı teli: SC fiber optik konektörün kabuğu kare şeklindedir ve kullanılan pimin ve bağlantı kovanının yapısal boyutu, pimin uç yüzünün çoğunlukla olduğu FC tipi ile tamamen aynıdır. PC tipi veya APC tipi taşlama yöntemi; sabitleme yöntemi, döndürmeden geçmeli mandal tipidir. Şekil 5, her iki ucunda SC konektörleri olan bir SC-SC fiber atlama kablosunu gösterir.

ürün tipi	ST-ST	ST-SC	SC-SC	LC-ST	LC-SC	diğer
Ekleme kaybı (DB)	≤0.20
Maksimum ekleme kaybı (DB)	≤0.30
Tekrarlanabilirlik (DB)	≤0.10
Değiştirilebilirlik (DB)	≤0.20
Geri dönüş kaybı (DB)	≥45	≥50	≥60	≥45	≥50	≥60	≥45	≥50
Elyaf türü	Corning SMF-28TM, 9 / 125um
Çalışma sıcaklığı (OC)	-40～+80
Depolama sıcaklığı (OC)	-40～+85
Arama sayısı	GG gt; 1000

Teknik parametre

Proje			Test koşulları	Tek mod	Çok modlu
Optik özellikler	Ekleme kaybı	UPC	SM: 1310nm / 1550nm MM: 850nm / 1300nm	≤0.2dB	≤0.3dB
	Ekleme kaybı	APC	1310nm / 1550nm	≤0.3dB
	Geri dönüş kaybı	UPC	SM: 1310nm / 1550nm MM: 850nm / 1300nm	≥55 dB	≥35 dB
	Geri dönüş kaybı	APC	1310nm / 1550nm	≥65 dB
Mekanik özellikler (ek kayıp)	Darbe testi		1.8 yükseklik, 8 kat	GG lt; 0.1 dB	GG lt; 0.1 dB
	Titreşim testi		10-60 hz, 1 mm tam genlik	GG lt; 0.1 dB	GG lt; 0.1 dB
	Hayatı takın		1000 defadan fazla	GG lt; 0.1 dB	GG lt; 0.1 dB
	Gerilme direnci		GG gt; 100N	GG lt; 0.1 dB	GG lt; 0.1 dB
Çevresel özellikler (ek kayıp)	Yüksek ve düşük sıcaklık döngüsü testi		- 25 ℃ ～ + 70 ℃, 2 döngü	GG lt; 0,2 dB	GG lt; 0,2 dB
	Yüksek sıcaklık testi	GG lt; 0,2 dB	+80 ℃ 2 saat boyunca	GG lt; 0,2 dB	GG lt; 0,2 dB
	Düşük sıcaklık testi	GG lt; 0,2 dB	2 saat boyunca -40 ℃	GG lt; 0,2 dB	GG lt; 0,2 dB
	Nemli ısı testi	GG lt; 0,2 dB	+40 ℃,% 90-95 Bağıl Nem, 2 saat	GG lt; 0,2 dB	GG lt; 0,2 dB

Atlama tellerinin çoğu aynı potansiyel voltajın iletimi için kullanılır ve ayrıca koruma devresi için referans voltajları da vardır. Kesin voltaj gereksinimleri olan 1653 için, küçük bir metal atlama kablosunun neden olduğu voltaj düşüşü, ürün performansı üzerinde de büyük bir etkiye sahip olacaktır.

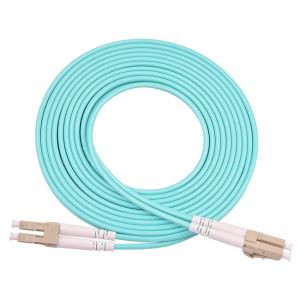

LC patchcord
