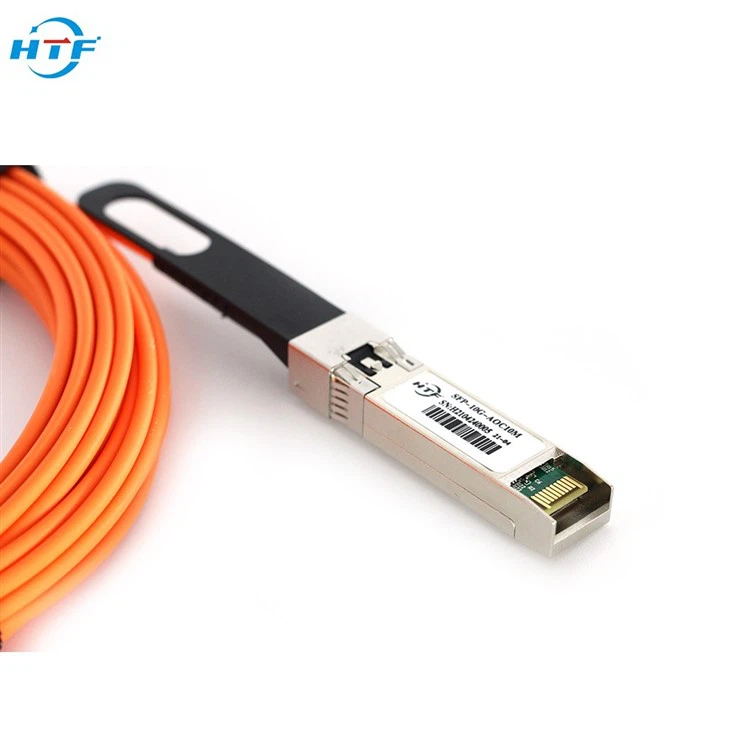

Uyumlu 10G SFP+ Aktif Optik kablo Özellikleri:
10GBASE-SR/10G Fiber Kanal uygulamasını destekleyin
SFP+ Electrical MSA SFF-8431 ile uyumludur
SFP+ Mekanik MSA SFF-8432 ile uyumlu
11,3 Gbps'ye kadar çoklu hız
300 m'ye kadar iletim mesafesi
+3.3V tekli güç kaynağı
Düşük güç tüketimi
Çalışma durumu sıcaklığı Ticari: 0 derece ila +70 derece
RoHS uyumlu
A0h ve A2h için şifre koruması
Veri Merkezi için 10G Bağlantısı
Kanıtlanmış Birlikte Çalışabilirlik için Ana Cihazlarda Test Edildi
Mutlak Maksimum Puanlar
Tablo1- Mutlak Maksimum Derecelendirmeler
|
Parametre |
Sembol |
Min. |
Tipik |
Maks. |
Birim |
Notlar |
|
Besleme gerilimi |
Vcc3 |
-0.5 |
- |
+3.6 |
V |
|
|
Depolama sıcaklığı |
Ts |
-10 |
- |
+70 |
derece |
|
|
Çalışma Nemi |
Sağ |
+5 |
- |
+85 |
% |
1 |
|
Alıcı Hasar Eşiği |
P Rdmg |
+3.4 |
- |
- |
dBm |
|
Not: 1 Yoğuşma yok
Önerilen Çalışma Koşulları
Tablo 2- Önerilen Çalıştırma Koşulları
|
Parametre |
Sembol |
Min. |
Tipik |
Maks. |
Birim |
Notlar |
|
Çalışma Durumu Sıcaklığı |
TC |
0 |
- |
+70 |
derece |
|
|
Güç kaynağı gerilimi |
Vcc |
3.14 |
3.3 |
3.47 |
V |
|
|
Güç Kaynağı Akımı |
Icc |
- |
- |
150 |
mA |
|
|
Güç dağılımı |
Pd |
- |
- |
0.6 |
W |
|
|
Bit Hızı |
BR |
|
10.3125 |
- |
Gbps |
|
|
Fiber Bükülme Yarıçapı |
Rb |
3 |
- |
- |
santimetre |
|
Elektriksel ve Optik özellikler
Tablo 3- Elektriksel Özellikler
|
Parametre |
Sembol |
Min. |
Tip. |
Maks. |
Birimler |
Notlar |
|
|
Verici |
|||||||
|
Diferansiyel Tarih Girişi Değişimi |
Vin,PP |
200 |
- |
1600 |
mV |
|
|
|
Giriş Diferansiyel Empedansı |
ZİN |
90 |
100 |
110 |
Ω |
|
|
|
Tx_Arıza |
Normal operasyon |
SES |
0 |
- |
0.8 |
V |
|
|
Verici Arızası |
VOH |
2.0 |
- |
VCC |
V |
|
|
|
Tx_Devre Dışı Bırak |
Normal operasyon |
VIL |
0 |
- |
0.8 |
V |
|
|
Lazer Devre Dışı Bırak |
VIH |
2.0 |
- |
VCC+0.3 |
V |
|
|
|
Alıcı |
|||||||
|
Diferansiyel Veri Çıkışı |
Vout |
370 |
- |
1600 |
mV |
|
|
|
Çıkış Diferansiyel Empedansı |
ZD |
90 |
100 |
110 |
Ω |
|
|
|
Rx_LOS |
Normal operasyon |
SES |
0 |
- |
0.8 |
V |
|
|
Sinyal Kaybı |
VoH |
2.0 |
- |
VCC |
V |
|
|
